彈性體聯軸器
R+W 防震動，零背隙，彈性體聯軸器
導正偏心誤差

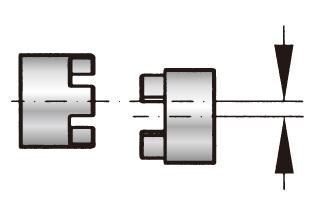

橫向(平行)

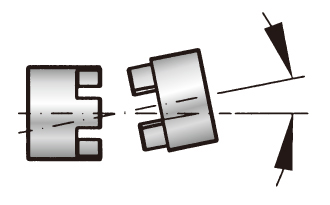

角度

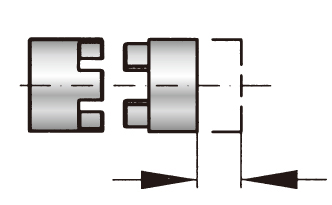

軸向
產品功能
彈性體是EK聯軸器中平衡要素，能夠零背隙地傳遞扭矩，並具有減震功能。彈性體是決定整體傳動系統的特性。
聯軸器是透過彈性體的應力達到零背隙。彈性體利用蕭氏硬度的特殊變化將其壓入至軸套，能夠導正橫向、軸向及角度偏差
尺寸 2 - 800
蕭氏硬度 98 ShA
蕭氏硬度 64 Sh D
蕭氏硬度 80 Sh A
蕭氏硬度 65 Sh D
蕭氏硬度 64 Sh D

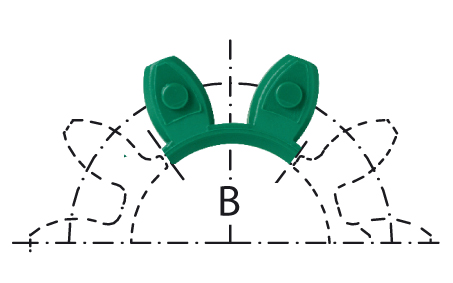

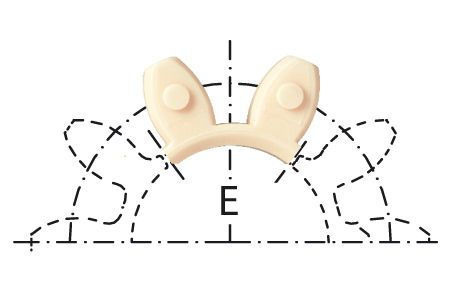

尺寸 2500 - 9500
聯軸器包含5段彈性體，組成完整的彈性體
蕭氏硬度 98 Sh A
蕭氏硬度 64 Sh D
蕭氏硬度 64 Sh D

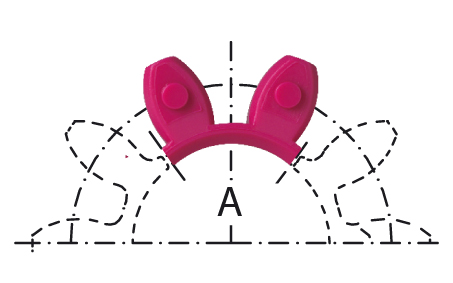

彈性體類型說明
類型 蕭氏硬度 顏色 材質 相對減震 溫度範圍 特性

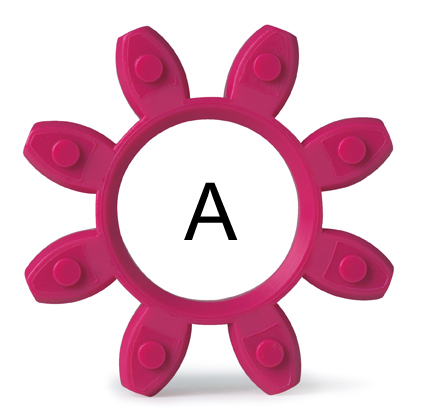

A

98 Sh A

 紅

TPU

0.4 - 0.5

-30°C - +100°C

 高減震

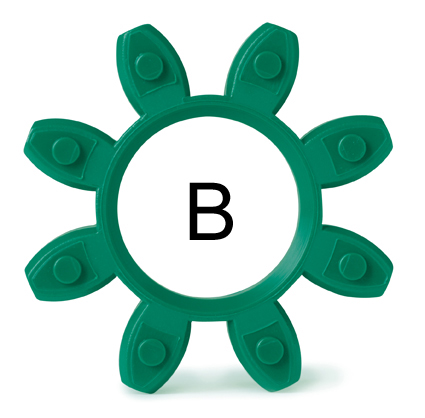

B

64 Sh D

 綠

TPU

0.3 - 0.45

-30°C - +120°C

 高剛性應用

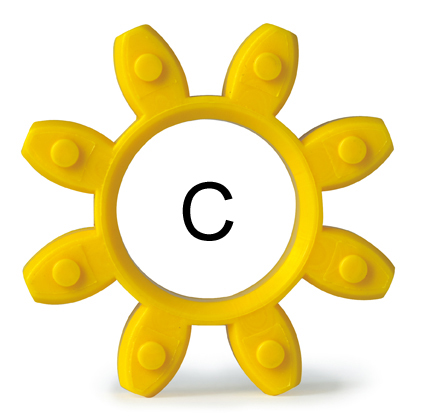

C

80 Sh A

 黃

TPU

0.3 - 0.4

-30°C - +100°C

 超高減震

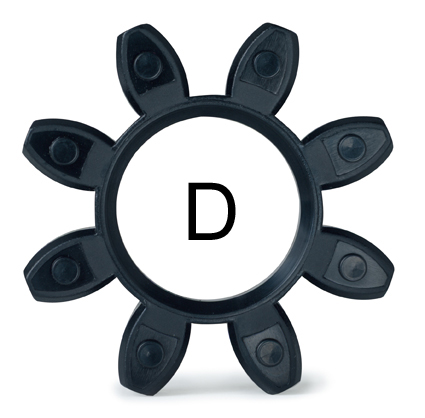

D*

65 Sh D

 黑

TPU

0.3 - 0.45

-10°C - +  70°C

 導電性

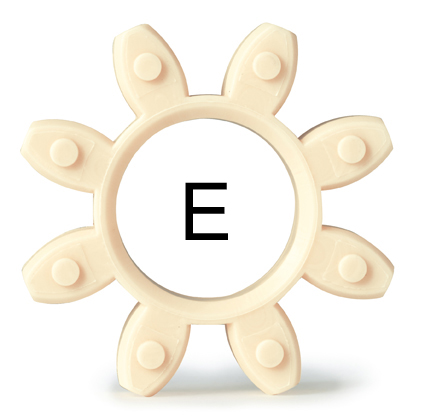

E

64 Sh D

 乳白

Hytrel

0.3 - 0.45

-50°C - +150°C

 耐高溫
* 彈性體材料具備導電性，目的避免彈性體聯軸器系統產生靜電，因此也排除了工作過程中火花現象。
相對減震值為 10 Hz 和 +20˚ C 條件下的數值
EK尺寸
 尺寸 2 5 10 20 60 150
彈性體





A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

靜態

扭轉剛性

 (Nm/rad)  CT

50

115

17

150

350

53

260

600

90

1140

2500

520

3290

9750

1400

4970

10600

2000

動態

扭轉剛性

 (Nm/rad)  CTdyn

100

230

35

300

700

106

541

1650

224

2540

4440

876

7940

11900

2072

13400

29300

3590
橫向偏差 (mm)  最
大
值

0.08

0.06

0.2

0.08

0.06

0.2

0.1

0.08

0.22

0.1

0.08

0.25

0.12

0.1

0.25

0.15

0.12

0.3
角度偏差 (degree)

1

0.8

1.2

1

0.8

1.2

1

0.8

1.2

1

0.8

1.2

1

0.8

1.2

1

0.8

1.2
軸向偏差 (mm)

± 1

± 1

± 1

± 2

± 2

± 2

 尺寸 300 450 800 2500 4500 9500
彈性體



A

B

C

A

B

C

A

B

C

A

B

A

B

A

B
靜態扭轉剛性 (Nm/rad)  CT

12400

18000

3000

15100

27000

4120

41300

66080

10320

87600

109000

167000

372000

590000

670000
動態扭轉剛性 (Nm/rad)  CTdyn

23700

40400

6090

55400

81200

11600

82600

180150

28600

175000

216000

337000

743000

1180000

1340000
橫向偏差 (mm)  最
大
值

0.18

0.14

0.35

0.2

0.18

0.35

0.25

0.2

0.4

0.5

0.3

0.5

0.3

0.6

0.4
角度偏差 (degree)

1

0.8

1.2

1

0.8

1.2

1

0.8

1.2

1.5

1

1.5

1

1.5

1
軸向偏差 (mm)

± 2

± 2

± 2

± 3

± 4

± 5
50% TKN 條件下的靜態扭矩剛性              TKN 條件下的動態扭矩剛性
